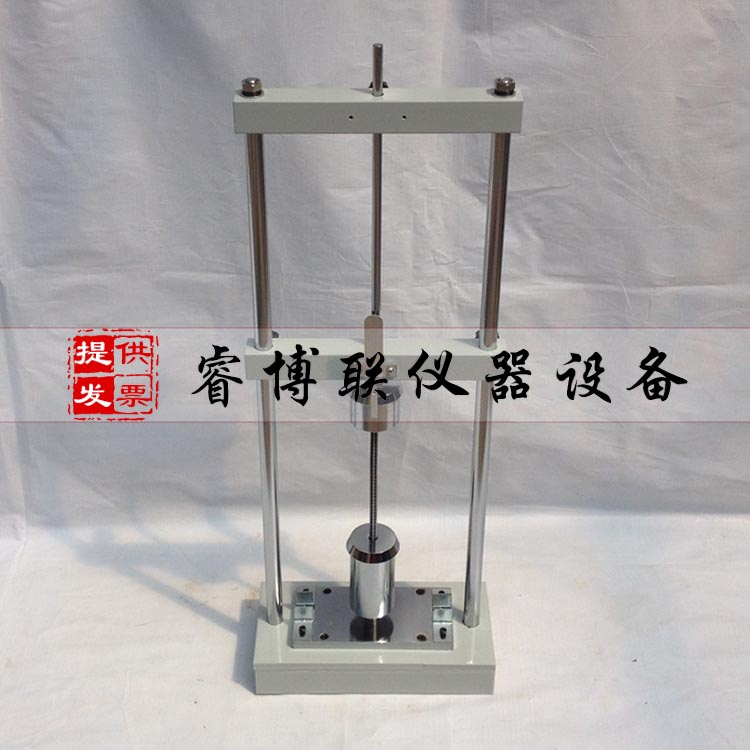

JG3050-8电工套管冲击试验机
点击图片查看原图
产品: 浏览次数:75JG3050-8电工套管冲击试验机
品牌: 睿博联
曲率半径: R300mm
重锤质量: 1KG 2KG
工作台类型: 平板型或120°V型
单价: 面议
最小起订量: 1 台
供货总量: 1000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2023-10-16 21:05
  询价
详细信息

JG3050-8电工套管冲击试验机 电工套管冲击试验仪 塑料管冲击试验机

一、电工套管冲击试验机前言:

   本试验机适用于多种塑料管,塑料波纹管的冲击试验,确定管材破坏所需冲压能量值,从而确定其冲压强度,符合GB/T14823.2《电气安装用导管  特殊要求—刚性绝缘材料平导管》及JG3050《建筑用绝缘电工套管及配件》及ZBG33008《聚氯乙烯塑料波纹电线管》等要求。

本试验机结构简单,操作方便,质量可靠,因此应用愈来愈广泛。

二、电工套管冲击试验机参数:

1、Z大冲击能量:6J

2、Z大冲击高度:300mm

3、重锤质量:1KG  2KG

4、间隔钢块端部:

5、曲率半径:R300mm

6、工作台类型:平板型或120°V型

7、外形尺寸:300×140×770mm(长×宽×高)

8、重量:20kg

三、电工套管冲击试验机结构说明:

   本试验机由底座、立柱、导杆、锤和挂钩等组成。

四、电工套管冲击试验机操作:

1、将试验机放置平稳,底座下面垫上胶版。

2、将试验机擦拭干净,立柱及导杆上注入稀油。

3、松开禁锢螺钉,提起导杆,将锤放在挂钩上,再将间隔钢块放在导杆底部。

4、将试样放在垫板上,并将间隔钢块的球面部分与试样Z高点接触。

5、导杆为三菱形,自下而上有四条刻度线,所代表的高度分别为0、100、200、300mm。

0刻度线与间隔钢块上部平齐后,拧紧紧固螺钉。

6、松开止动螺钉,移动横梁,使锤底部与所需高度的刻度线齐平,然后拧紧止动螺钉。

7、同时按动两只挂钩,使锤落下,通过间隔钢块冲击试样。

8、提前间隔钢块,取下试样,观察有无裂痕或破损。

9、实验完毕,应将锤、垫板、间隔钢块等部位擦拭干净,放置干燥处保存,切勿在无试样的情况下进行冲击。
