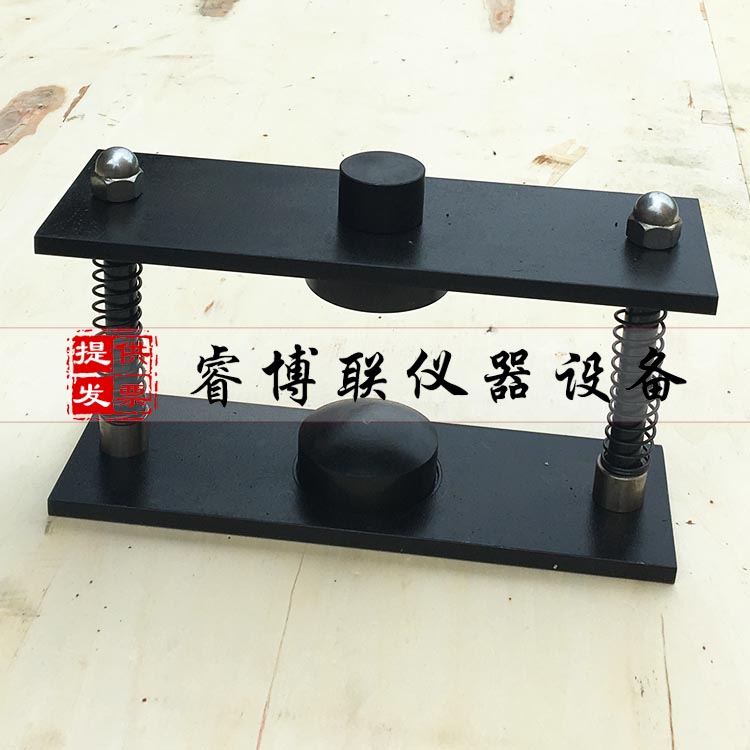

GBT25993-B路面砖劈裂抗拉夹具 混凝土路面砖抗拉夹具 路面砖劈裂抗拉夹具 透水路面板的抗折强度试验装置 劈裂抗拉压板
透水路面板的抗折强度试验方法采用规范性
录A”，基本上是参照EN1339:2003《混凝土路面板》标准中附录F，对仪器设备、辅助工具、产品养护龄期、找平材料的品种等，均做了具体规定，以尽量消除人为和 设 备 引 起 的 试 验 误 差。主要变动之处有：考虑到试验机量程，取试件z大板宽为200mm，当透水路面板大于此尺寸时，需对其进行裁切。规定试件宽度不得大于200mm，是考虑大尺寸的路面板无法放置在绝大多数试验机的试验台座，肯定需要先进行裁切。 因此用相对一致的试件板宽，有利于数据的对比；也有利于生产时质量的控制（同一强度标号的路面板，可以用相同的配合比，而无需考虑产品的尺寸大小 ）。
1、液压式压力试验机
液压式压力试验机的示值相对误差不应大于1%，上、下加压板至少有一段为球绞支座，可随意转动；其量程选择应能使试件的抗折预期破坏载荷在满量程的20%-80%。
2、两块垫片
每片的宽(15士1）mm、厚(4士1)mm，垫片长度应至少比试件预期的断裂面长10mm。垫板的材质为五合板。
3、钢直尺
分度值1 mm
4、游标卡尺
（0-125）mm,精度0.02mm,
5、切割机、磨光机、水平尺
6、工作台
面积合适、表面为硬质材料的平滑平面。应使用水平尺校验合格后方可投人使用。
试件的选取：
试件数量为五块完整的透水路面砖。透水混凝土路面砖成型后的养护龄期应大于28d。
试验步骤：
将试件和两块垫片，规定放置在液压压力试验机上。以0.04MPa/s-0.06MPa/s的加荷速度均匀地加荷至试件折断，记录破坏荷载P。
