YCY-1岩石侧向约束膨胀试验仪 岩石自由膨胀率试验仪 岩石自由膨胀率 岩石耐崩解试验仪
一、概述

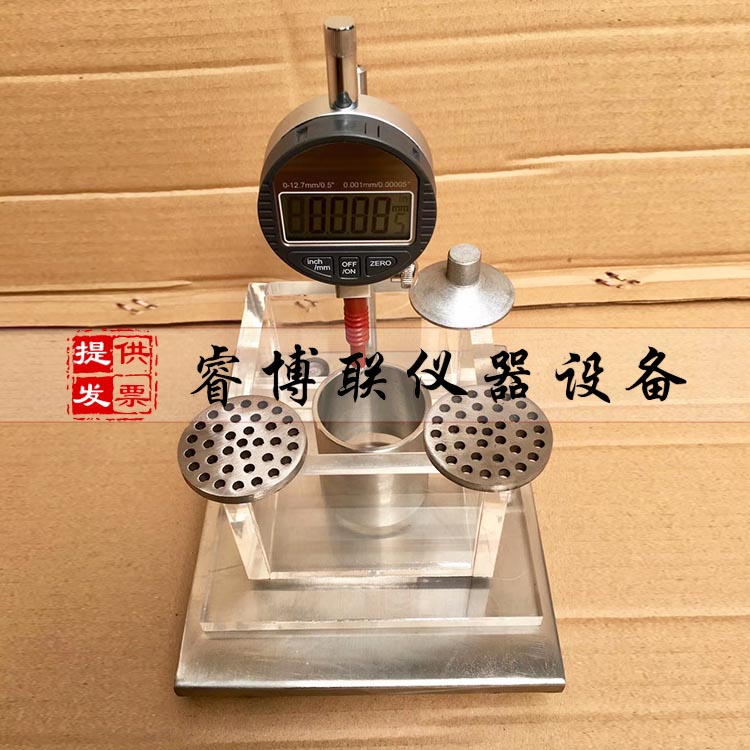

岩石侧向约束膨胀试验仪为千分表数字直读式结构，适用于各类岩石膨胀性试验中的侧向约束情况下，轴向位移变化的试验，配有透水板，千分表等试验装置。
二、技术参数
1、千分表量程：1mm
2、精 度：0.001mm
3、玻璃槽长*宽：95*95mm
4、玻璃槽高度：85mm
5、金属环直径：φ50mm
6、金属环高度：55mm
7、设计试块尺寸：φ50*20mm
8、主机外形尺寸：200*100*195mm
三、试验步骤
（1）将试件放入内壁涂有凡士林的金属套环内，在试件上下分别放置薄型滤纸和透水板。
（2）顶部放上固定金属荷载块并安装垂直千分表。金属荷载块的质量应能对试件产生5kPa的持续压力。
（3）读记千分表读数，每10min读记1次，直至3次读数不变。
（4）缓慢地向盛水容器内注人洁净水，直至淹没上部透水板。
（5）在第1小时内，每隔l0min测读变形1次，以后每隔1h测读变形1次，直至3次读数差不大于0.001mm为止。浸水后试验时间不得小于48h。
（6）试验过程中，应保持水位不变，水温变化不得大于2℃
（7）试验过程中及试验结束后，应详细描述试件的崩解、掉块、表面泥化或软化等现象。
