JG3050-10B1波纹套管弯曲试验仪
点击图片查看原图
产品: 浏览次数:57JG3050-10B1波纹套管弯曲试验仪
品牌: 睿博联
试样导管直径: 16、20、25mm
弯曲内半径: 48、60、75mm
单价: 面议
最小起订量: 1 台
供货总量: 1000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2024-07-04 16:08
  询价
详细信息

JG3050-10B1波纹套管弯曲试验仪 半硬质套管弯曲试验仪 半硬质及波纹套管弯曲试验仪 半硬质套管及波纹套管弯曲试验机

一、波纹套管弯曲试验仪前言:

本试验机适用于波纹套管等材料做弯曲试验用,弯曲的角度为90°,试验后,观察试样有无裂痕。依据规范:JG/T3050《建筑用绝缘 电工套管及配件》及ZBG33008《聚氯乙稀塑料波纹电线管》等要求生产。

二、波纹套管弯曲试验仪技术参数:

JG3050-10B1波纹管弯曲试验机

1、试样导管直径: 16、20、25mm。

2、弯曲内半径:48、60、75mm。

3、试样弯曲总角度:90°

4、外形尺寸:350×250×255mm(长×宽×高)

5、重量:17kg

三、波纹套管弯曲试验仪结构说明:

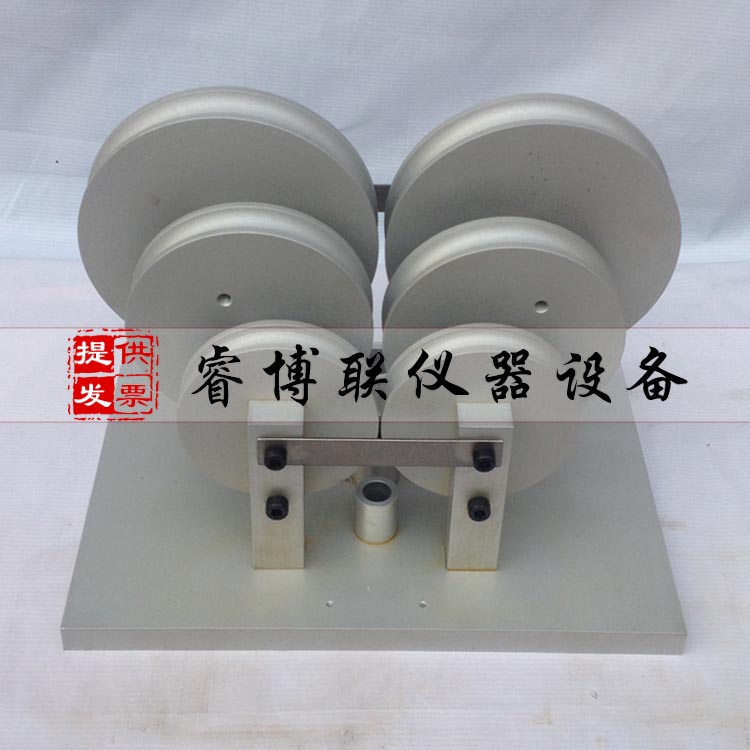

本试验机由底座、支架、成型模、弯曲型辊装置等组成。

四、波纹套管弯曲试验仪操作:

1、将试验机放置平稳,表面擦拭干净。

2、试验前,先将弯曲辅助件插入试样中,弯曲辅助件可以是由无毛刺的,直径为1-2mm的钢丝所绕成的密圈弹簧(弹簧的外径比所规定的导管Z小内径小0.7-1mm)。或采用生产厂所tui荐的弯曲辅助件。

试样长度为标称直径30倍,

3、将试样插入成形模(轮)之间的槽中。

4、将试样缓缓压下,使试样弯曲的总角度约为120°,以至在放开型辊时,试样所弯曲到90°角,在90°角这一位置上,应在不损坏试样及弯曲辅助件的情况下。
