CECS13-2009纤维混凝土落锤冲击试验机 落球冲击试验机 落锤式冲击试验机
一、产品简介

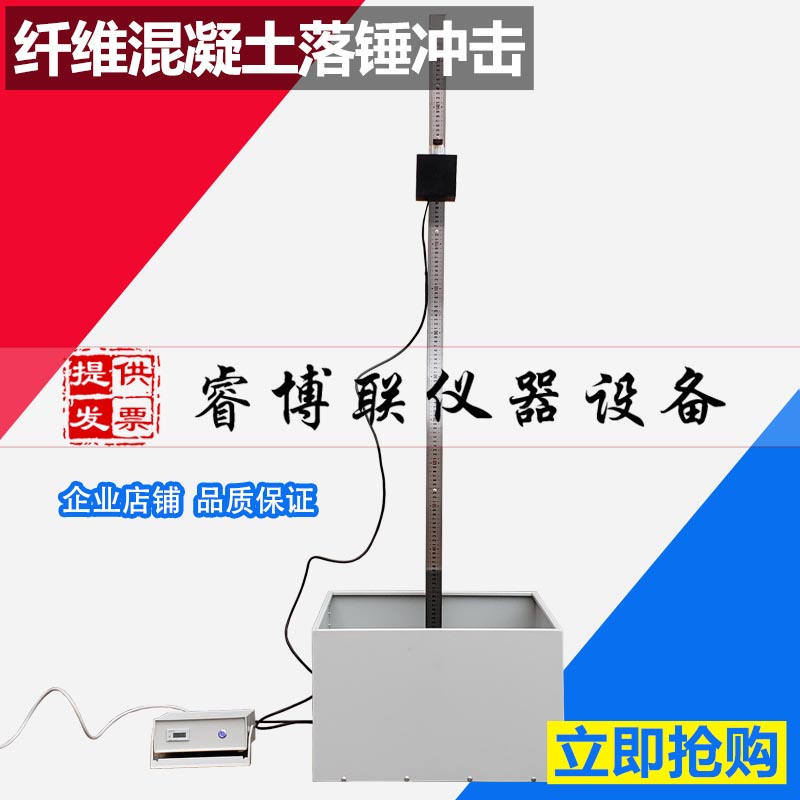

纤维混凝土落锤冲击试验机适用于测定硬化后纤维混凝土的抗冲击性能，由冲击架、冲击球、冲ji锤组成，另可做其他产品的抗冲击试验，比如电子产品、塑料、通讯产品等，可以手动调节高度，可以选择不同直径和重量的钢锤或钢球（以下简称锤/球）。
二、依据标准
CECS 13-2009《纤维混凝土试验方法标准》
三、技术参数
1、试验高度：0-1500mm（可调）；
2、试验空间：长500*宽450mm（冲击架底盘上四块挡板中相对两块间距为160mm，即挡板与试件表面距离为5mm，冲击架高应保证冲ji锤质心距冲击球表面500mm）；
3、冲击球：直径63mm，钢制；
4、冲ji锤重：4kg、4.5kg、5kg、5.5kg、6kg，钢制（标配4.5kg）；
5、电源电压：220V；
6、总重量：约50kg；
四、使用说明
1、拆开包装后先把仪器放在平整地面上，然后把控制器接好（信号线插在控制器的圆孔，电源线插在控制器的方孔）。定位灯插上插座，定位灯常亮，调整定位灯照射位置，位于试样中心点即可。
2、将直径为150mm，厚度为63正负3mm的圆饼形试件放置于底盘上四块挡板内，试样距四周5mm，上面放置直径63mm钢球，将冲ji锤自500mmm落下，冲击钢球表面。（具体操作步骤请参照标准）
五、注意事项
1、释放球（锤）时注意不要误砸伤人员。
2、球（锤）砸落的位置相差较大时可以调整电磁铁的水平角度。
3、球（锤）装在电磁铁以后，左右摇摆一下检查是否装在中心位置。
4、控制器可以放在桌子，墙面台架或其他高度适当的物体上，禁止悬挂和拉扯信号线，以免信号线折断。
5、禁止非专业人员或未经厂家指导拆解设备。
