QHQ涂膜铅笔划痕硬度仪 台式手摇铅笔硬度计 便携铅笔硬度计 便携式铅笔划痕试验仪
一、用途：
涂抹硬度是涂膜的一种重要物理性能，其大小直接影响涂膜的一些重要使用性能，执行标准GB/T6739-1996。例如耐磨损性，耐磨粒性，耐擦性，耐划痕性，耐冲击性，以及涂膜滞留作用及清洗难易等，因此，涂膜硬度是评定涂料性能的必测指标。适用本仪器可方便地测定涂膜硬度。
二、仪器结构及工作原理：

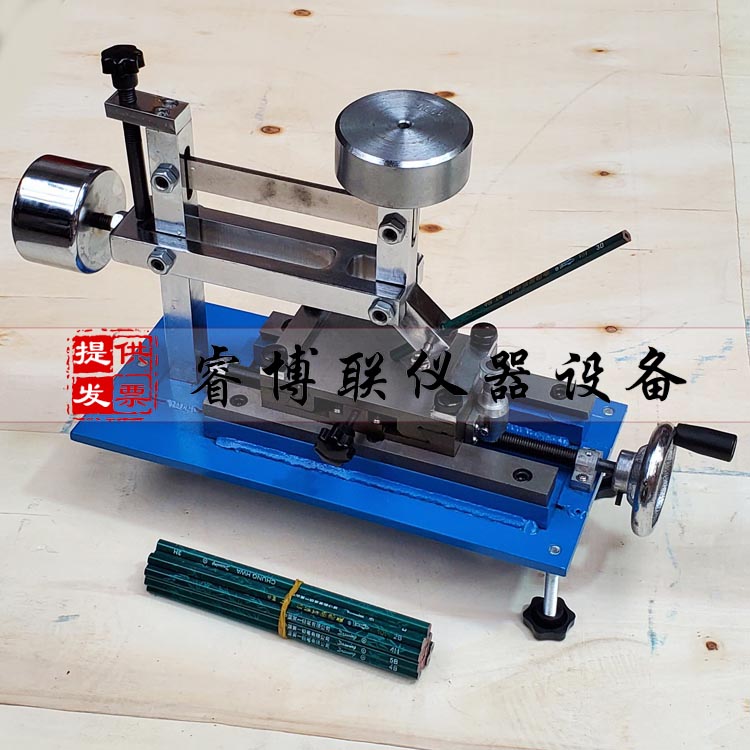

A结构（见附图）
（1）平衡锤（2）止动螺钉（3）工作杆（4）砝码（5）铅笔架（6）螺钉（7）试验台（8）夹紧螺母（9）闸瓦提扭（10）旋扭（11）手轮（12）调整手轮
B工作原理
本仪器主要由铅笔架和试验台组成，铅笔架与立柱等组四连杆机构，保证了砝码的重量垂直作用于铅笔芯与试验台交点上，并使铅笔与试验台保持45°，夹角不变。试验台可向、纵向移动，用它固定涂料样板，并使样板朝着划痕方向动，箱比铅笔就在试片上划出相应轨迹来。换用不同铅笔划不同痕迹，据此可判定涂膜的硬度值。
三、使用要求
1、试片：平滑的马口铁板，120*50*（0.2—0.3），产品规定底材120*50
°C、试验环境：温度23°C±2°C 相对湿度60%—70%
四、操作及使用方法
A准备
1、按GB1727—70要求准备120*50*（0.2—0.3）平滑马口铁板或按产品规定的底材，制备涂膜。
2、用铅笔刀小心把每支铅笔前端削去木质部分，使露出5-6毫米柱状铅芯（但切不可使铅芯松动成削伤铅芯），用手握住铅笔，使铅笔始终与400号砂纸成90°角，在砂纸上摩擦铅芯端面，直到获得一端平滑边缘锐利的笔端为止。（边缘要无破碎或缺口）。
3、把修好的铅笔插入铅笔架（5）上，（见附图）。调整铅笔，使铅笔芯工作端面与砝码重心重合（相应铅芯工作端面与铅笔架距离约25mm），然后用螺钉（6）拧紧，使铅笔位置固定。
