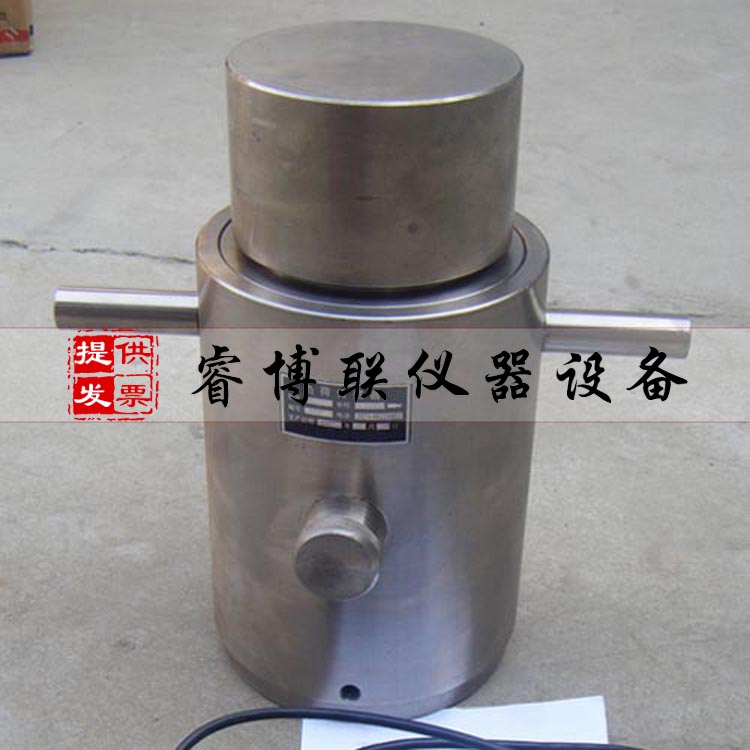

BZY-4测力传感器
一、测力传感器原理：
测力传感器由一个或多个能在受力后产生形变的弹性体，和能感应这个形变量的电阻应变片组成的电桥电路（如惠斯登电桥），以及能把电阻应变片固定粘贴在弹性体上并能传导应变量的粘合剂测力传感器和保护电子电路的密封胶等三大部分组成测力传感器。
二、测力传感器工作过程：
在受到外力作用后，粘贴在弹性体的应变片随之产生形变引起电阻变化，电阻变化使组成的惠斯登电桥失去平衡输出一个与外力成线性正比变化的电量电信号。
三、测力传感器材料：
1、弹性体的材料：
测力传感器弹性体材料，一般选用金属材质，可选用的材质大部分为铝合金材质、合金钢材质及不锈钢材质。合金材质既有刚度保证形变一致及形变恢复，又有良好的耐候防腐性能。弹性体的主要要求就是能够准确传递受力信息并保持在相同受力时的形变一致性和完全复位性。
2、应变片及电阻元件材料：
电阻应变片的组成复杂，是复合型制造产品，应变片的基材和应变铜质的组合千变万化，根据其应变要求，目前，大约有近千种产品。一般，基材采用高分子薄膜材料，应变材质为高纯度康铜。基材上的康铜通过光学处理后刻蚀不同感应形变的电阻栅丝。因此，电阻应变片的品质不仅与基材材质和复合的金属纯度有关，而且与复合工艺、刻蚀技术及工艺、刻蚀化学材料及后处理工艺和材料等等因素相关。
3、贴片粘合剂的材质：
电阻应变片贴片用粘合剂主要采用双组分高分子环氧系列粘合剂，高分子化学产品的性能与各个组分的物理及化学指标密切相关，如纯度、分子链的结构和大小、储存时间、组分的配比、分子改性、混合方式、混合熟化使用时间、固化时间、固化温度、助剂及百分比等因素。
4、密封胶的材质：
在焊接技术及设备不充分的测力传感器初期阶段，均采用专用硅橡胶密封胶系列。硅橡胶具有长期化学稳定性，因此，防腐、防潮、耐老化、绝缘等各项性能优异，长期以来一直是所有密封胶的产品。
