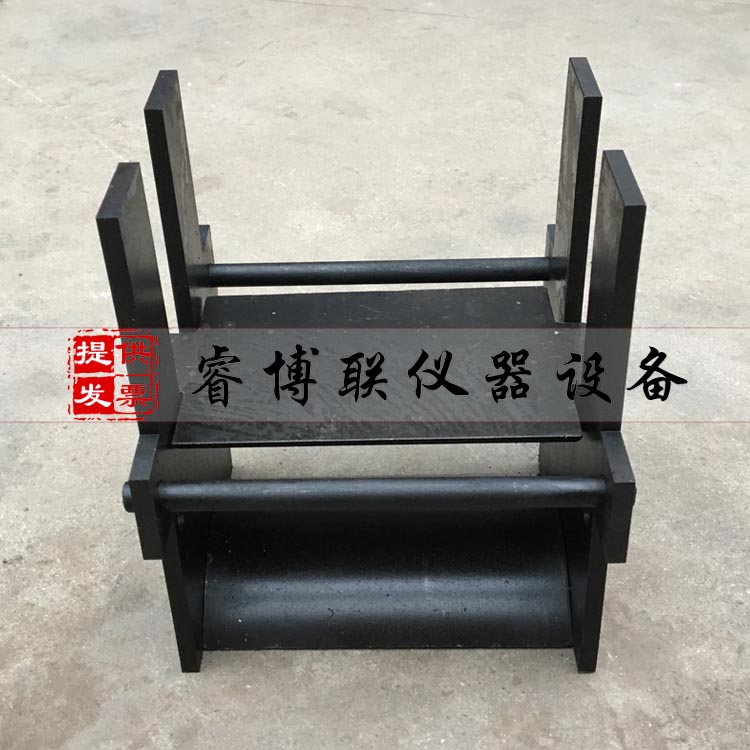

混凝土抗劈裂夹具 圆柱体混凝土劈裂夹具 方形劈裂夹具 圆柱体混凝土抗劈裂夹具 立方体混凝土抗劈裂夹具 混凝土抗折夹具
混凝土方抗劈裂夹具 混凝土抗拉抗劈裂夹具 方圆混凝土抗劈裂夹具
一、混凝土抗劈裂夹具编辑：
混凝土抗劈裂夹具是根据guo标GB/T50081—2002《普通混凝土力学性能试验方法标准》制作而成。混凝土的劈裂抗拉强度实验采用立方体或圆柱体试件，在试件的中心平面内，作用均匀分布的压力，使外力作用的竖向平面内产生近似均布的拉应力，该拉应力可以根据弹性理论计算出来。我国采用150×150×150mm的立方体作为标准试件。
二、混凝土抗劈裂夹具参数：
混凝土抗劈裂夹具分为两种。一种是圆柱体，做直径150mm×300mm的圆柱体标准试件(或直径100mm×200mm非标准试件)的劈裂抗拉强度试验。一种是立方体，做150mm的立方体标准试件(或边长为100mm非标准立方体试件)的劈裂抗强度试验。
1、圆柱体混凝土抗劈裂夹具技术参数：
（1）支架Z大垫块：50mm×20mm
（2）支架左右档宽度：151mm，101mm
（3）长度：305mm
（4）净重：25Kg
（5）适用机型：通用型，可在各厂生产的wn机、压力机上使用
（6）试件尺寸：满足直径150mm×300mm的圆柱体标准试件(或直径100mm×200mm非标准试件)
2、方体抗劈裂夹具技术参数：
（1）夹具型号：PL—07型
（2）外形尺寸：250×210×220mm（长×宽×高）
（3）净重：14.5Kg
（4）适用机型：通用型，可在各厂生产的wn机、压力机上使用
（5）试件尺寸：满足边长为100mm 、150mm立方体试件
