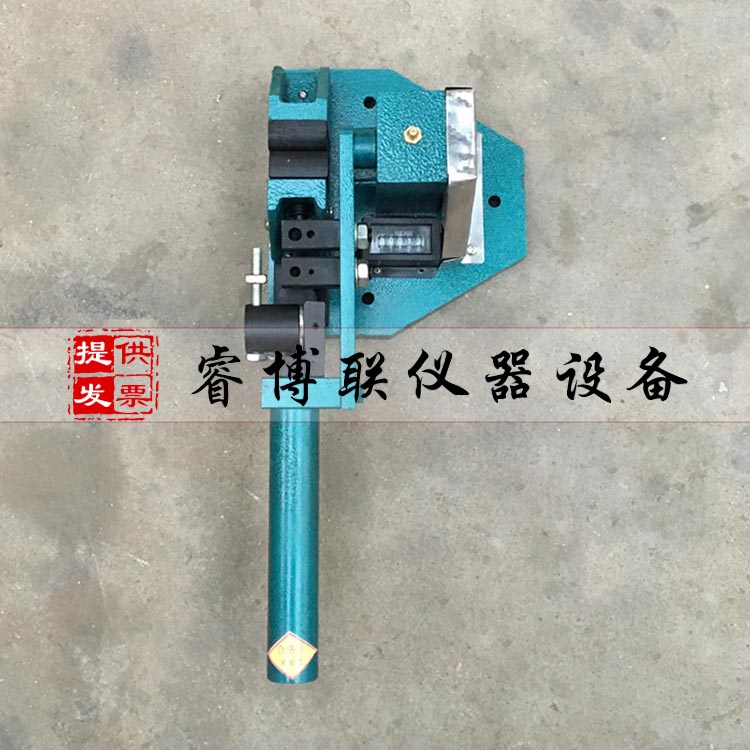

WS-8钢筋反复弯曲试验机 钢筋弯曲试验机 手动钢筋反复弯曲试验机 钢筋弯曲机
一、钢筋反复弯曲试验机用途与范围：
反复弯曲试验机用于检查直径3-8mm的金属线材耐反复弯曲性能，并显示其缺陷。
二、钢筋反复弯曲试验机技术参数：
1、线材直径(mm）：3.0-4.0； 5.0； 6.5-8
2、夹片园弧r(mm)：10； 15； 20
3、距离b(mm)：35； 50； 75
4、拨杆孔直径(mm)：3.5和4.5； 5.5； 7和9
5、包装尺寸：480×260×200mm
6、毛重/净重：15/10Kg
三、钢筋反复弯曲试验机实验步骤：
1、在被检验的金属线材上截取长度200-250mmde一段进行矫直，矫直时不得损伤线材表面。
2、按照参数表中线材直径大小选择夹片圆弧半径r夹片圆弧顶部至拨杆底面的距离p，以及拨杆孔，每付夹片上都打印了圆弧半径数字以供选择，距离p是通过摇臂上的三个孔调节拨杆的位置得到的，以下往上依次为35 50 75拨杆孔可每据拨杆上孔周围打印的数字辨别。
3、主拨杆上有相互垂直的四个孔，调正拨杆的方向可得到您所需要的孔位，当使用的螺纹一端的孔时应将轴套上，使用另一端孔时则应将轴套取掉，以bao证线材处于弯曲中心线上。
4、将摇臂处于垂直位置，并以此作为试验的起始状态将试样先穿入两夹片中底板的孔内，然后垂直向上从拨杆的下部穿过拨杆孔，再穿入上夹头至顶部，移动上夹头手柄把线材上端夹紧
