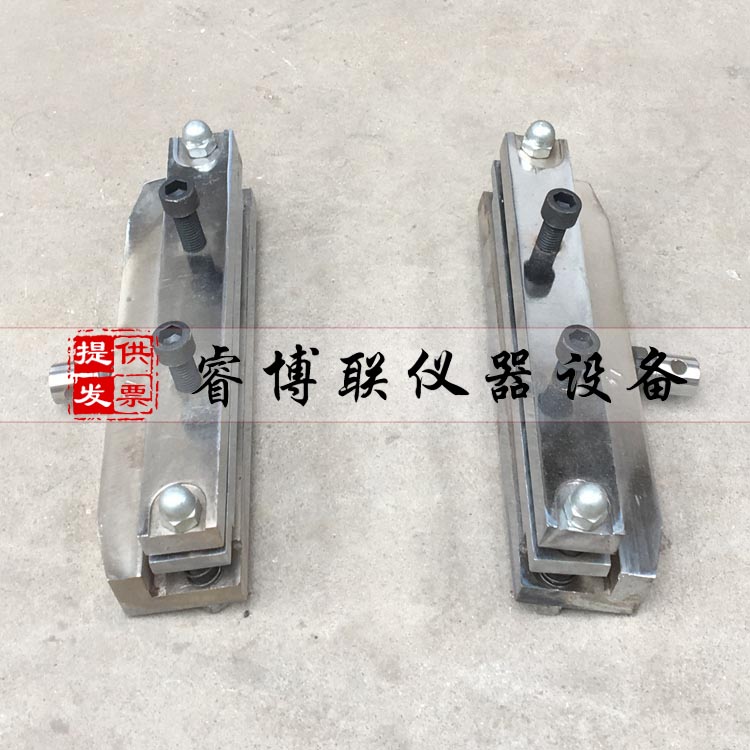

JB/T14800土工布拉伸夹具 土工布宽条拉伸夹具 土工布梯形撕裂夹具 土工布夹具
拉伸夹具本身就是一个锁紧机构。在结构上没有固定的模式, 根据不同的试样及试验力大小,在结构上差别很大.大试验力的试样一般采用斜面夹紧结构,随试验力的增加,夹紧力随之增加，台肩试样采用悬挂结构等，如果夹具按结构划分，可分为楔形类夹具（指采用斜面锁紧原理的夹具）、对夹类夹具（指采用单面或双面螺纹顶紧原理结构的夹具）、缠绕类夹具（指试样通过缠绕方式锁紧的夹具）、偏心类夹具指采用（偏心锁紧原理结构的夹具）、杠杆类夹具（指采用杠杆力放大原理结构的夹具）、台肩类夹具（指适用于台肩试样的夹具）、螺栓类夹具（指适用于螺栓、螺钉、螺柱等测试螺纹强度的夹具）、90°剥离类夹具（指适用于两试样进行垂具，直剥离的夹具）等。我们知道机械上的锁紧结构有：缧纹（即螺纹，螺钉，螺母）、斜面、偏心轮、杠杆等，夹具就是这些结构的组合体这些夹具的结构各有各的优缺点，例如：楔形夹具，初始夹紧力小，随试验力增加。夹紧力随之增加。对夹夹具，初始夹紧力大，随试验力增加。夹紧力随之减小。
