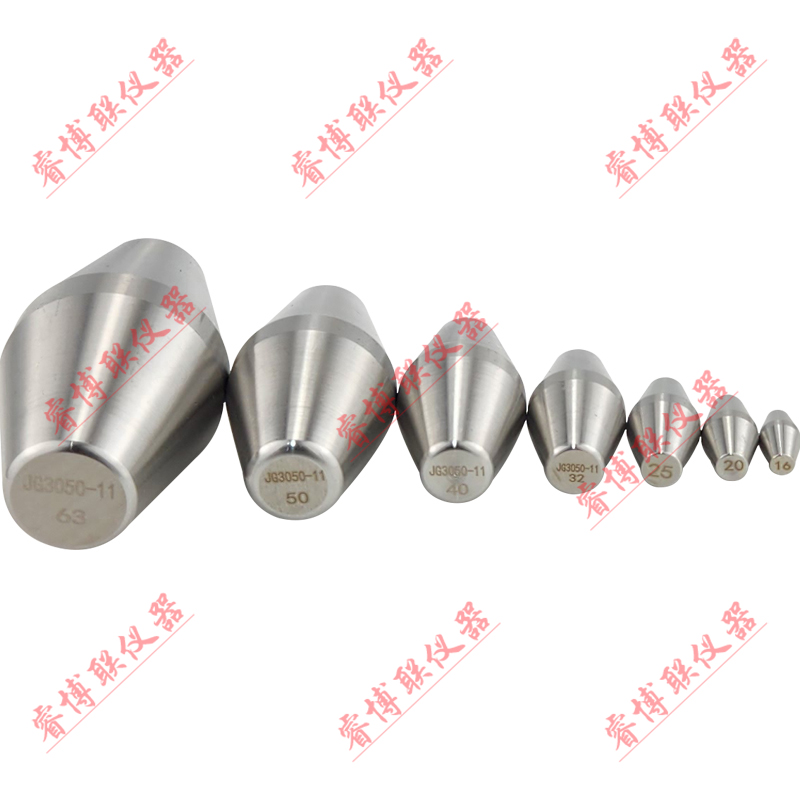

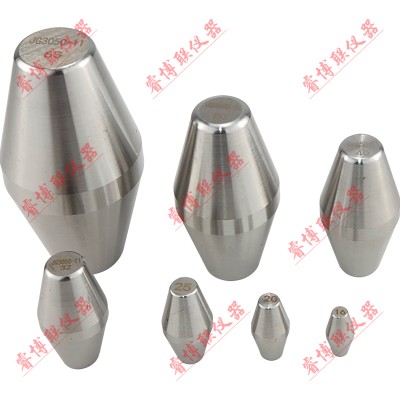

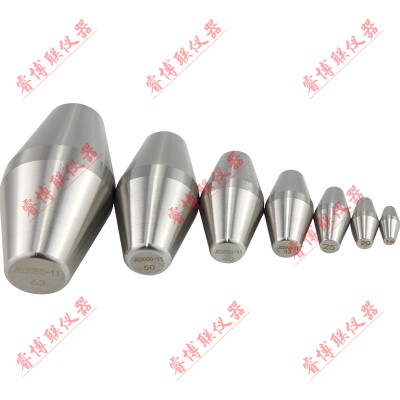

JG3050-11半硬质套管及波纹套管弯曲后最小内径量规 硬质套管量规 电工套管量规 绝缘电工套管量规
产品名称：半硬质套管及波纹套管弯曲后最小内径量规
量规规格：16、20、25、32、40、50、63
符合标准：JG3050《建筑用绝缘电工导管及配件》
测定方法：三根试样置于低温箱，箱内温度控制同本标准6.6.2.2规定，另三根试样在常温下进行试验。将低温箱内处理好的套管取出立即进行试验，将套管垂直放于图10所示的弯曲试验装置中进行弯曲，弯曲半径按图10规定选择。先向左弯曲大约90º，然后回到垂直位置，1MIN后再向右弯曲大约90º，回到垂直位置停留1MIN，以上操作重复进行4次，在最后一次不将试样弯曲回到垂直位置，而使其处于与垂线成45º的弯曲位置保持5MIN，然后将套管一端朝上，一端朝下，按图11规定选择相应的量规，量规应能在其自重作用下从管中自由滑落。
参照标准：JG3050《建筑用绝缘电工套管及配件》标准。
